39度创意研究所 2019-06-06 10:48 次阅读

俄罗斯世界杯不知道大家看爽了没?是不是感觉很多万万没想到的逆转,本来很强的球队,竟然早早都被送回了家?但无论冠军花落谁家,我们都观赏到了一场足球的饕餮盛宴。另外我们也感谢那些来自前线的摄影记者们,给我们带来更多赛场上的精彩瞬间。那些在赛场周边扛着长枪大炮的记者们,每次按下快门,就已经产生数十张高清的照片,而这些高清的照片需要更加快的速度写入到存储卡里,便于立即能查看到照片的效果。那么,存储卡的存取速度毫无疑问是制约即时查看的重要保证。

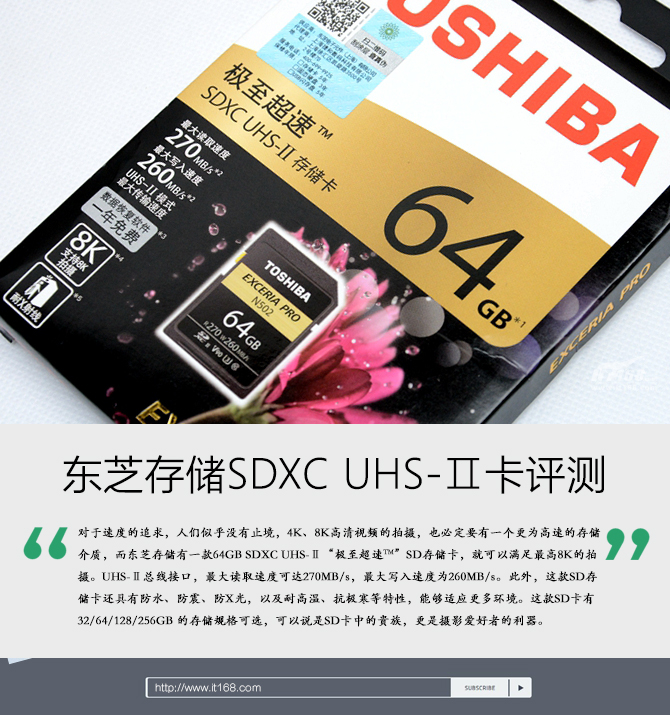

东芝存储64GBSDXCUHS-Ⅱ卡评测 对于有高清摄影需求的朋友是一个必备的利器

我们本文给大家介绍的就是一款具有“极至超速TM”的SD存储卡——东芝存储SDXC UHS-Ⅱ存储卡,这款SD存储卡的最大读取速度为270MB/s*(数据出自东芝测试环境),最大写入速度为260MB/s*(数据出自东芝测试环境),支持最高8K高清影像的拍摄存储,可以说是SD界里的贵族存储卡。

包装与外观

这款东芝存储SDXC UHS-Ⅱ存储卡的容量为64GB,同样规格的还有32GB/128/256GB可选,大家可以按照自己的需求进行选择,尤其是作为必用配件,只有一张是不行的,而职业摄影,遇到体育大赛、展会等,恐怕要带上好几张才够。

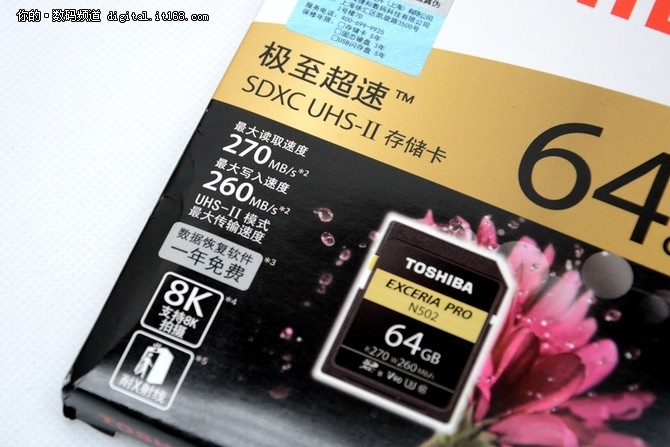

纸质的包装,黑色与金色尤其显眼,预示着存储卡的尊贵,除了64GB容量的识别,在包装盒的左侧还有卡的接口类型,以及读写的速度,很显然这款SD卡适合更高端的设备才能发挥更极致的速度,包括8K的快速读写。此外,SD卡还附带了一年免费的数据恢复软件,以备不时之需。

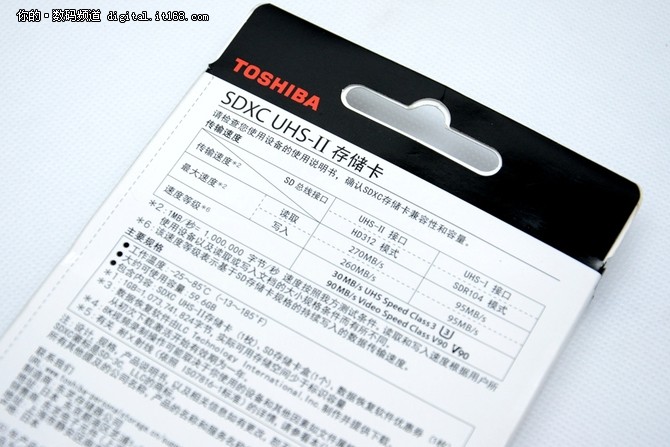

包装盒的背面是SD卡的详细信息和生产商信息,这款SD的产地为日本。国内购买可以下享受5年的产品保证。

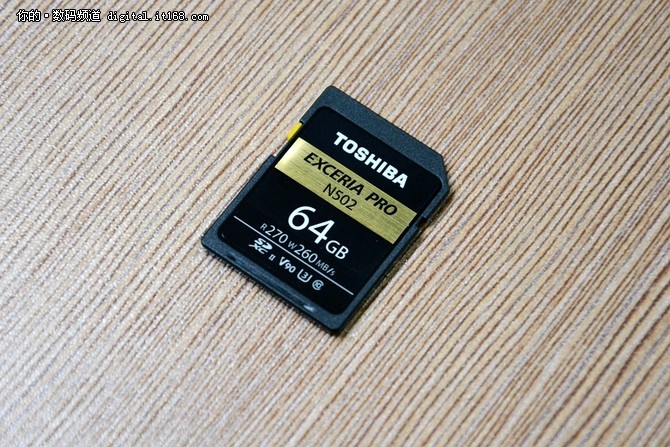

这款东芝存储SDXC UHS-Ⅱ存储卡的产品型号为N502,EXCERIA PRO系列,读写速度的等级为3。通过速度的等级也可以知道,UHS-Ⅱ的写入最高是280MB/s,读取最高为312MB/s,保证最低传输速度为30MB/s。所以这里需要提醒大家的是,在选购该产品时也要清楚自己的设备是否支持,虽然可以向下兼容,但是传输的速度肯定会有损失,这也是一种浪费。

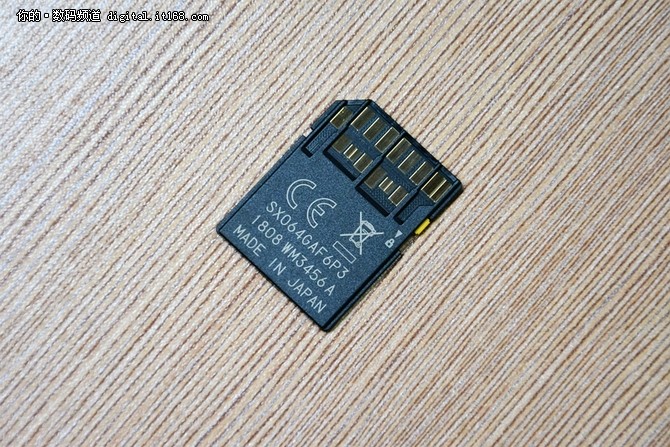

背面是连接的金手指,以及右侧黄色的写入扣。生产地为日本。

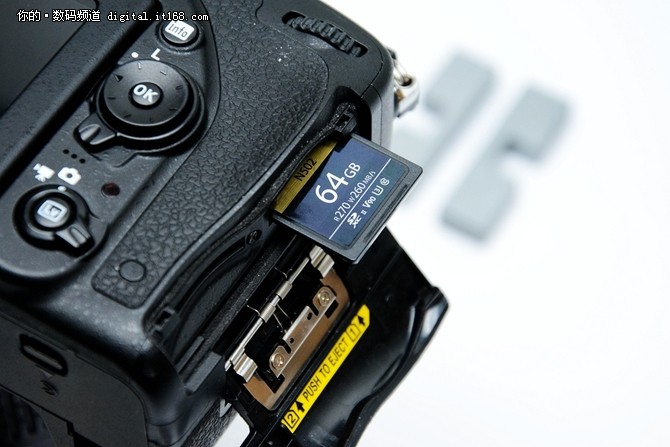

我们使用尼康D750单反相机对这款SD卡在影像存储方面进行了检测。首先是将相机里的图像品质设置为NEF(RAW)+JPEG精细,图像尺寸6016×4016,24.2M,已经是最大格式了,此时显示的拍摄张数为822张。这款相机的电池一般能够支持600张左右的拍摄,所以64GB的卡足够支撑一块电池的应用。

但这毕竟是UHS-Ⅱ规格的SD卡,如果是在支持的设备上,270MB/s*的读取和260MB/s*(数据出自东芝测试环境)的写入,肯定是没有压力。超高速的存储速度,让你在拍摄中能随时查看图片,无需按下快门后等待很久才能查看。

读写速度测试

测试的平台是一款品牌台式机,处理器是英特尔八代酷睿i7-8700K 6核12线程,GTX 1080显卡,16GB DDR4 双通道内存,512GB SSD + 2TB HDD混合硬盘。前面板带有SD卡读卡器。

首先我们查看一下这款SD卡的属性。文件系统为exFAT,实际容量为59.6GB。


▲系统属性

首先使用 ATTO Disk Benchmark 来进行检测其读写能力。到64KB时达到稳定,读写的速度都是接近90MB/s,之所以与标称的数据不同,主要是设备的不兼容,相信这款SD卡的实力一定没有问题。

从曲线变化趋势上看,读写时的速度也很稳定,这对于高速摄影、录像都是很有必要的,速度快,也要稳定。

柱状图看着也许还不那么直观,然后我们在用 CrystalDiskMark 检测一下,数据其实只是数据,实际应用能满足自己才是硬道理。

然后我们再实际Copy一下文件来看看,但这里也需要说明一下,这款SD卡并不是用来在PC上复制粘贴文件的,而是更加适合在高清影像的拍摄存取,那才能体现它的价值。

第一个图是写入到SD卡中,第二个图是从SD卡读取,可以看到读取的速度跟前面的评测软件检测结果基本是一致的。

评测总结:

无论从规格还是读写的速度上来看,东芝存储SDXC UHS-Ⅱ都是一款高端的SD存储卡,对于有着高清摄影需求的朋友来说,是一个必备的利器。无论是在激情的赛场上,还是人头攒动的展会上,亦或是仰望翱翔在蓝天上的飞鸟,你都可以更加从容地拿出相机,想拍就拍,并即时查看精彩瞬间。
